رلههای خودرویی: راهنمای جامع عملکرد، تست و نگهداری
رله خودرویی یکی از اجزای اصلی سیستم برق خودرو است که با استفاده از جریان الکتریکی کم، مدارهای پرتوان را کنترل میکند. به طور ساده، این قطعه مانند یک کلید الکترونیکی عمل میکند که با ارسال سیگنال ضعیف میتواند مدارهای پرقدرت مثل چراغهای خودرو، فن رادیاتور یا پمپ بنزین را قطع یا وصل کند. وجود رله باعث میشود سیمکشی خودرو سادهتر شده و از گرم شدن بیش از حد کلیدها و مدارها جلوگیری شود. وقتی رله خراب باشد، سیستمهای مهم خودرو از کار میافتند؛ برای مثال روشن نشدن چراغها، کار نکردن فن خنککن یا استارت نخوردن خودرو از علائم این مشکل است. در ادامه این مقاله، انواع رلههای خودرو و کاربردهای آنها، نحوه عملکرد و ساختار داخلیشان، روشهای تست و تعویض و نکات نگهداری مربوطه را به زبان ساده مرور خواهیم کرد تا این قطعه کلیدی برای همگان قابل درک باشد.
اجزای تشکیلدهنده و نحوه عملکرد رله خودرو
- سیمپیچ (آرمیچر): وقتی برق کنترل (۱۲ ولت) به آن اعمال شود، سیمپیچ مانند یک آهنربای الکترومغناطیسی میدان مغناطیسی ایجاد میکند.
- کنتاکتها (ثابت و متحرک): کنتاکتهای رله شامل یک کنتاکت ثابت و یک کنتاکت متحرک هستند. با فعال شدن سیمپیچ، اهرمی که به کنتاکت متحرک متصل است به سمت کنتاکت ثابت کشیده میشود تا مدار توان بسته (متصل) شود.
- فنر بازگرداننده: فنری است که پس از قطع جریان، کنتاکت متحرک را به حالت اولیه (باز) برمیگرداند و از بروز اتصال دائم جلوگیری میکند.
- محفظه پلاستیکی: بدنه خارجی رله که اجزای داخلی را در خود جای میدهد و از آنها محافظت میکند.
به بیان ساده، هنگامی که ولتاژ کنترل (مثل پالس ۱۲ ولت از سوی سوئیچ یا واحد کنترل الکترونیک) به سیمپیچ رله داده میشود، سیمپیچ مغناطیسی شده و کنتاکت متحرک را به سمت کنتاکت ثابت میکشاند. در این حالت مدار اصلی توان بسته میشود و جریان بالای برق از باتری به مصرفکننده (مثلاً چراغ، فن یا موتورها) منتقل میشود. با قطع ولتاژ کنترل، فنر کنتاکت متحرک را از کنتاکت ثابت جدا میکند و مدار قطع میشود. به این ترتیب یک رله با یک جریان کوچک فرمان، مدارهای پرمصرف را ایمن قطع و وصل میکند.
انواع رلههای خودرویی
رلههای خودرو در مدلها و انواع مختلفی تولید میشوند که با توجه به وظیفه و مشخصات مدار انتخاب میشوند:
- رله تک کنتاکت (SPST/SPDT): رایجترین نوع رله خودرویی است که دارای ۴ یا ۵ پایه است و یک مدار قدرت را با یک ولتاژ کنترل کم فعال میکند.

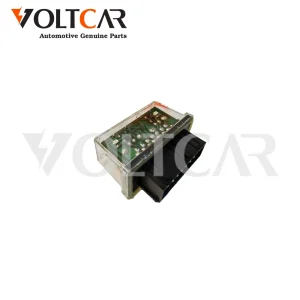

- رله دوبل: این نوع دارای دو مدار مستقل است و دو کنتاکت (یا چهار کنتاکت) را کنترل میکند؛ برای مثال، یک رله دوگانه میتواند دو سیستم روشنایی خودرو را همزمان مدیریت کند.
- رله تایمردار: برخی رلهها دارای تایمر داخلی هستند که پس از مدت مشخصی مدار را قطع یا وصل میکنند (کاربرد در سیستم قطع خودکار چراغها یا تایمر بخاری خودرو).
- رله قطعکن (Break relay): کاربرد اصلی این رلهها قطع فوری برق (مثلاً پمپ سوخت) در شرایط اضطراری است. برای مثال در مواقع واژگونی یا شرایط خاص امنیتی از رلههای قطعکن استفاده میشود.
کاربردهای رله در خودرو
در خودروهای سواری و سنگین، رلهها وظیفه کنترل بسیاری از اجزای برقی پرمصرف را دارند. برخی از کاربردهای متداول رله خودرو عبارتند از:
- سیستم روشنایی (چراغ جلو، عقب، مهشکن و ...): رلهها جریان بالای مصرفی لامپها را مدیریت میکنند و باعث میشوند سوئیچهای روی داشبورد بهراحتی عمل کنند. مجموعه ولتکار بهعنوان یکی از واردکنندگان اصلی قطعات روشنایی خودرو در ایران شناخته میشود و محصولات مرتبط با سیستم روشنایی را عرضه میکند.

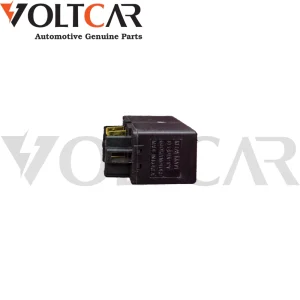

- سیستم خنککننده و تهویه (فن رادیاتور، کولر): رله فن وظیفه تأمین برق فن خنککننده را دارد؛ خرابی این رلهها میتواند باعث افزایش دمای موتور و آسیب به موتور شود.
- پمپ سوخت (بنزین یا گازوئیل): رله پمپ سوخت برق لازم برای پمپ بنزین را تأمین میکند. در صورت خراب شدن این رله، سوخترسانی به موتور قطع شده و خودرو خاموش میشود یا استارت نمیخورد.
- سیستم استارت موتور: رله استارت، جریان برق باتری را به موتور استارت منتقل میکند تا موتور خودرو روشن شود. خرابی رله استارت باعث میشود که خودرو استارت نخورد و روشن نشود.
- سایر سیستمهای برقی (شیشه بالابر، آینه برقی، برفپاککن، گرمکن شیشه عقب، بوق و ...): بسیاری از مصرفکنندههای برقی که جریان بالایی نیاز دارند توسط رله کنترل میشوند. این کار باعث میشود کلیدهای روی داشبورد و سیمکشیهای ظریف در برابر جریان بالا محافظت شوند و عمر بیشتری داشته باشند.
رلههای خودرو معمولاً در یک جعبه پلاستیکی کنار باتری یا زیر کاپوت قرار دارند که به آن جعبه فیوز گفته میشود. این جعبه شامل مجموعهای از فیوزها و رلههاست که مدارهای مختلف خودرو را محافظت و مدیریت میکند. جایگذاری متمرکز فیوز و رله در یکجا به تعمیرکاران کمک میکند تا به راحتی اجزای الکتریکی را بررسی و در صورت نیاز تعویض کنند. در اکثر خودروها، اطلاعات مربوط به هر رله (مانند رله فن، رله استارت یا رله چراغ) روی درپوش جعبه فیوز درج شده است تا مکان دقیق آن مشخص باشد.
علائم و مشکلات رایج رله خودرو
خرابی رله خودرو معمولاً با نشانههای خاصی همراه است که آشنایی با آنها در عیبیابی سریع خودرو بسیار مفید است:
- عدم عملکرد یا قطع و وصل نامنظم قطعات: اگر یک قطعه الکتریکی (مثلاً چراغها، فن رادیاتور یا پنکه تهویه) کار نکند یا بهصورت ناپایدار روشن/خاموش شود، ممکن است رله مربوطه مشکل داشته باشد.
- صدای کلیک یا تقتق غیرمعمول: شنیدن صدای کلیک یا تقتق غیرعادی از داخل جعبه فیوز هنگام روشن شدن یک سیستم (مثلاً فن رادیاتور، برفپاککن یا بوق) میتواند نشانه خرابی رله باشد. رله سالم صدای مشخص و کوتاهی میدهد، اما اگر این صدا بلند، مداوم یا بیوقفه باشد، رله معیوب است.
- داغ شدن و بوی سوختگی: اگر رله بیش از حد گرم شود یا بوی پلاستیک سوخته از جعبه فیوز بیاید، احتمال سوختن سیمپیچ یا کوتاهمدت شدن کنتاکتها وجود دارد. این مشکل خطرناک است و باید رله هرچه زودتر تعویض شود.
- پیغام خطا یا هشدار سیستم: در برخی خودروهای جدیدتر، سنسورها و ECU ممکن است خرابی رله را تشخیص دهند و پیغام یا چراغ هشدار «سیستم برقی» را در داشبورد نمایش دهند (مثلاً خطا در مدار چراغها یا استارت). در این حالت هم باید رله معیوب بررسی شود.
نحوه تست و تعویض رله خودرو
برای تست و بررسی سلامت رله خودرو میتوان از روشهای ساده زیر استفاده کرد:
- شناسایی و آمادهسازی: ابتدا خودرو را خاموش کرده و باتری را جدا کنید تا ایمنی رعایت شود. سپس با مراجعه به دفترچه راهنمای خودرو یا نوشتههای روی درپوش جعبه فیوز، رله مورد نظر را پیدا کنید.
- تعویض موقت: یکی از سریعترین روشها تعویض رله مشکوک با یک رله سالم از همان نوع در جعبه فیوز است. اگر با این تعویض موقت قطعه مربوطه (چراغ، فن یا استارت) کار کرد، رله اولیه قطعاً خراب بوده است.
- اندازهگیری با مولتیمتر: با استفاده از مولتیمتر، مقاومت (اهم) سیمپیچ رله را اندازه بگیرید. پایههای سیمپیچ معمولاً دو پایه کوچکتر روی رله هستند. مقدار مقاومت نرمال بین دهها تا چند صد اهم متغیر است. اگر مقدار مقاومت بسیار بالا (اتصال قطع) یا بسیار پایین (اتصال کوتاه) باشد، رله خراب است.
- تست عملکرد: میتوانید با اعمال ولتاژ ۱۲ ولت به سیمپیچ رله، عملکرد آن را بررسی کنید. در این حالت باید صدای «کلیک» شنیده شود و مسیر خروجی برق برقرار گردد. برای اطمینان، یک لامپ تست یا اهمسنج را بین پایههای خروجی رله وصل کنید و ببینید هنگام اعمال ولتاژ به سیمپیچ جریان عبور میکند یا نه. اگر رله کار نکند یا صدای مشخصی ندهد، خراب است.
- تعویض رله: در صورت تأیید خرابی، رله جدیدی با مشخصات مشابه (ولتاژ و جریان نامی برابر) تهیه کرده و جایگزین کنید. مطمئن شوید رله جدید سالم بوده و پایههای آن بدون خوردگی یا ترک هستند. مجدداً باتری را وصل کرده و عملکرد سیستم را تست کنید.
نکات مهم در خرید و نگهداری رله خودرویی
- کیفیت و استاندارد: هنگام خرید رله از برندهای معتبر و مطابق با استانداردهای خودروسازی استفاده کنید. رله خودرو باید ولتاژ نامی ۱۲ ولت و جریان نامی مناسب (مثلاً ۳۰ یا ۴۰ آمپر) داشته باشد.
- اصالت کالا: رلهها را از فروشگاهها و نمایندگیهای معتبر(مانند مجموعه ولتکار) قطعات الکتریکی خودرو تهیه کنید تا از اصل بودن و کیفیت کالا مطمئن باشید.
- بررسی ظاهری: پیش از نصب، رله را از نظر ظاهری بررسی کنید؛ پایهها باید بدون خوردگی و شلشدگی باشند و بدنه پلاستیکی آن هیچ ترک یا علائم سوختگی نداشته باشد.
- محل نصب: جعبه فیوز را پاکیزه نگه دارید و از ورود رطوبت به آن جلوگیری کنید. در صورت نیاز، میتوانید از اسپریهای ضدخوردگی (کنترلگرهای ضد اکسیداسیون) برای پایههای فلزی رله استفاده کنید.
- تعمیرات دورهای: در هنگام سرویس دورهای خودرو، رلههای اصلی (مانند رله استارت یا پمپ سوخت) را چک کرده و در صورت مشاهده علائم ضعف (سر و صدای غیرعادی یا داغ کردن) قبل از خرابی کامل تعویض کنید. این کار از خرابی ناگهانی در جاده جلوگیری میکند.
سوالات متداول
سوال: رله خودرویی چیست و چه کاربردی دارد؟
پاسخ: رله خودرویی یک کلید الکترومکانیکی است که با دریافت یک سیگنال کمجریان (معمولاً ۱۲ ولت) مدارهای پرتوان خودرو را قطع یا وصل میکند. در خودرو، از رله برای کنترل جریان بالای تجهیزات برقی مانند چراغها، فن خنککننده، پمپ سوخت و استارت استفاده میشود. به عبارت دیگر، رله به راننده یا سیستم خودرو اجازه میدهد که با یک فرمان کوچک، مصرف برق دستگاههای پرقدرت را به شکل ایمن مدیریت کند.
سوال: علائم خرابی رله خودرو چیست و چه مشکلاتی ایجاد میکند؟
پاسخ: رایجترین نشانههای خرابی رله شامل از کار افتادن یا عملکرد متناوب مصرفکنندههای برقی است؛ مثلاً روشن نشدن چراغهای خودرو یا نوسان در عملکرد فن رادیاتور ممکن است ناشی از رله معیوب باشد. همچنین اگر هنگام روشن شدن یک سیستم صدای کلیک غیرعادی یا صدای تقتق بلند از جعبه فیوز شنیده شود، یا حتی بوی سوختگی داخل جعبه احساس شود، احتمال خرابی رله وجود دارد. در موارد جدیتر، خودرو استارت نمیخورد (خرابی رله استارت) یا در حین رانندگی موتور بهخاطر قطع سوخت خاموش میشود (خرابی رله پمپ بنزین). در خودروهای پیشرفته ممکن است ECU هم پیغام خطا نشان دهد که یک مدار برقی کار نمیکند.
سوال: چگونه رله خودرو را تست و در صورت نیاز تعویض کنیم؟
پاسخ: برای تست رله ابتدا خودرو را خاموش کرده و باتری را جدا کنید. سپس رله مشکوک را بر اساس دفترچه خودرو یا برچسب جعبه فیوز شناسایی کنید. یک روش ساده برای تست، تعویض رله معیوب با یک رله سالم از همان نوع است. اگر قطعه مربوطه دوباره کار کرد، رله اولیه خراب است. همچنین میتوانید با مولتیمتر مقاومت سیمپیچ رله را اندازه بگیرید (مقاومت طبیعی معمولاً چند ده تا چند صد اهم است). برای بررسی عملکرد، ۱۲ ولت را به سیمپیچ رله اعمال کنید؛ باید صدای کلیک بشنوید و جریان خروجی برقرار شود. در صورت تأیید خرابی، یک رله نو با مشخصات فنی یکسان (ولتاژ و جریان نامی) تهیه کرده و جایگزین کنید. پس از تعویض، باتری را وصل کرده و مطمئن شوید سیستم به درستی کار میکند.
